Periyodik Kontrol
Mevcut saha durumunu inceler
Kurulu raf sistemi yerinde görülür. Darbe, eğilme, bağlantı eksikliği, ankraj, korozyon, yükleme düzeni ve güvenli kullanım koşulları fiziksel olarak değerlendirilir.
Depo ve Lojistik İşletmeleri İçin Teknik Rehber

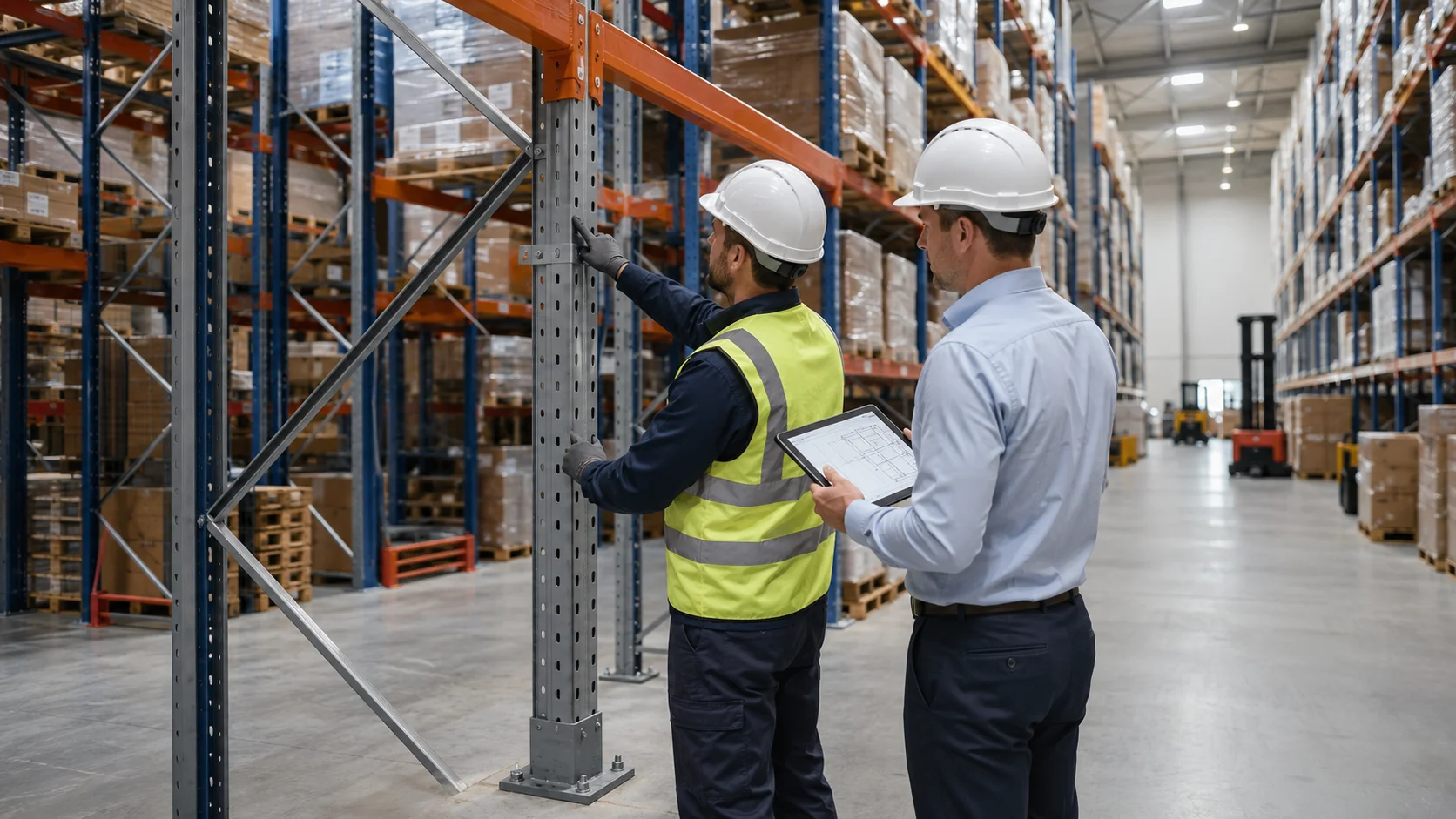

Raf Periyodik Kontrolü ile Statik Analiz Arasındaki Fark
Endüstriyel raf periyodik kontrolü, sahada kurulu raf sisteminin mevcut fiziksel durumunu ve güvenli kullanım koşullarını değerlendirir. Statik analiz ise raf sisteminin belirli yükler, geometrik özellikler ve yapısal kabuller altında taşıma yeterliliğini mühendislik hesaplarıyla inceler. Bu iki çalışma aynı işlem değildir ve birbirinin yerine kullanılmamalıdır.
Periyodik kontrol rafın bugünkü fiziksel durumunu, statik
analiz ise tasarlanan veya mevcut yükleme koşullarındaki
yapısal yeterliliğini değerlendirir.
Periyodik kontrolde dikme, travers, çapraz bağlantı, ankraj,
taban plakası, emniyet pimi, deformasyon, darbe hasarı,
korozyon ve yükleme düzeni sahada incelenir. Statik analizde ise
raf geometrisi, profil özellikleri, bağlantılar, malzeme
bilgileri ve yük kombinasyonları mühendislik hesaplarına
aktarılır.
Bir raf sisteminin dışarıdan sağlam görünmesi, planlanan yükleri hesap açısından taşıdığı anlamına gelmez. Aynı şekilde statik analizde yeterli görülen bir raf sistemi de sahada darbe almış, ankrajı gevşemiş, traversi hasar görmüş veya kurulum düzeni değiştirilmiş olabilir.
Bu nedenle iki hizmet farklı sorulara cevap verir: “Rafın sahadaki mevcut durumu nasıl?” sorusu periyodik kontrolün; “Raf sistemi belirlenen yük ve yapılandırma altında yeterli mi?” sorusu ise statik analizin temel konusudur.
CBN Mühendislik’in endüstriyel rafların statik yapısal analizi ve periyodik kontrolü hizmeti, raf sisteminin saha durumu ve mühendislik kapsamı birbirinden ayrılarak planlanır.
Raf Periyodik Kontrolü ve Statik Analizin Temel Farkı
Statik Analiz
Yapısal taşıma yeterliliğini hesaplar
Raf sisteminin ölçüleri, profil ve malzeme bilgileri, bağlantı özellikleri, yük seviyeleri ve mühendislik kabulleri kullanılarak hesap modeli oluşturulur.
Birlikte Uygulandığında
Saha ile hesap modeli karşılaştırılır
Rafın sahadaki gerçek kurulumunun analizde kullanılan geometrik yapı ve yükleme düzeniyle uyumlu olup olmadığı daha kapsamlı biçimde değerlendirilebilir.
| Karşılaştırma | Raf periyodik kontrolü | Statik analiz |
|---|---|---|
| Temel amaç | Raf sisteminin mevcut fiziksel durumunu ve kullanım koşullarını değerlendirmek | Raf sisteminin belirli yük ve yapılandırma koşullarındaki yapısal yeterliliğini hesaplamak |
| Çalışma ortamı | Depo veya tesis içinde, kurulu raf sistemi üzerinde gerçekleştirilir | Saha ölçümleri ve teknik veriler kullanılarak mühendislik hesap ortamında gerçekleştirilir |
| İncelenen veriler | Hasar, deformasyon, ankraj, bağlantı, korozyon, koruma elemanları ve yükleme düzeni | Geometri, profil, malzeme, bağlantı özellikleri, açıklıklar ve yük kombinasyonları |
| Temel çıktı | Saha tespitleri, uygunsuzluklar ve mevcut duruma ilişkin teknik kanaat | Hesap sonuçları, kapasite değerlendirmesi ve yapısal mühendislik raporu |
| Yeni kapasite belirleme | Tek başına yeni taşıma kapasitesi belirlemek için kullanılmaz | Yeterli ve doğrulanabilir teknik veriyle kapasite değerlendirmesine temel oluşturabilir |
| Saha hasarını görme | Fiziksel incelemenin temel konularındandır | Saha doğrulaması yapılmazsa hesap modeli mevcut hasarı kendiliğinden göstermez |
| Birbirinin yerine geçer mi? | Hayır | Hayır |
Endüstriyel Raf Periyodik Kontrolünde Nelere Bakılır?
Endüstriyel raf periyodik kontrolü sırasında yalnızca raf dikmelerine bakılmaz. Sistem; taşıyıcı elemanları, bağlantıları, zemin ilişkisi, koruma donanımları, yükleme düzeni ve depo operasyonlarıyla birlikte değerlendirilir.
1
Dikmeler
Raf dikmelerinde forklift darbesi, ezilme, eğilme, burkulma, kesit kaybı, korozyon ve bağlantı bölgelerindeki hasarlar incelenir.
2
Traversler
Traverslerde sehim, kalıcı deformasyon, darbe izi, kaynak veya bağlantı hasarı ve yerinden çıkma riski değerlendirilir.
3
Çapraz Bağlantılar
Yatay ve çapraz elemanların eksikliği, gevşekliği, deformasyonu ve dikme çerçevesiyle bağlantı durumu kontrol edilir.
4
Ankraj ve Taban Plakaları
Taban plakaları, zemin bağlantıları, ankrajların mevcudiyeti, gevşeklik, hasar ve zeminle temas durumu incelenir.
5
Bağlantı Elemanları
Travers kancaları, emniyet pimleri, cıvatalar ve diğer bağlantı elemanlarının doğru konumda ve eksiksiz olup olmadığı değerlendirilir.
6
Düşeylik ve Hizalama
Raf sıralarının düşeyliği, koridor yönündeki hizası, çerçeveler arası bağlantılar ve belirgin geometrik bozulmalar kontrol edilir.
7
Koruma Elemanları
Dikme koruyucular, bariyerler, köşe korumaları ve araç trafiğine karşı kullanılan diğer koruma sistemleri incelenir.
8
Yükleme Düzeni
Paletlerin traverslere doğru oturması, yüklerin raf dışına taşması, dengesiz yükleme ve raf seviyelerinin kullanım biçimi değerlendirilir.
9
Kapasite Bilgileri
Raf sistemindeki kapasite levhaları, seviye yükleri, göz yükleri ve işletmenin kullandığı yükleme düzeni karşılaştırılır.
10
Depo Operasyonu
Forklift geçiş alanları, koridor genişliği, palet yerleştirme biçimi, raf çevresindeki engeller ve kullanım alışkanlıkları gözlemlenir.
11
Korozyon ve Çevre Koşulları
Nem, kimyasal ortam, açık alan kullanımı veya temizlik süreçlerinin taşıyıcı elemanlar üzerindeki etkileri değerlendirilir.
12
İzinsiz Değişiklikler
Travers seviyelerinin değiştirilmesi, eleman sökülmesi, farklı profil kullanılması veya rafın başka alana taşınması gibi değişiklikler kontrol edilir.
Önemli ayrım:
Periyodik kontrol sırasında kapasite levhasının mevcut olması,
levhada yazan kapasitenin mühendislik hesabıyla doğrulanmış
olduğunu tek başına göstermez. Levhanın hangi proje veya hesap
raporuna dayandığı ayrıca doğrulanmalıdır.
Raf Statik Analizinde Hangi Veriler Kullanılır?
Statik analiz, yalnızca rafın fotoğrafına bakılarak gerçekleştirilen bir değerlendirme değildir. Güvenilir bir mühendislik modeli için raf sisteminin geometrisi, profilleri, bağlantıları, yükleme düzeni ve kurulum özellikleri hakkında doğrulanabilir teknik verilere ihtiyaç duyulur.
- Raf sisteminin tipi ve kullanım amacı
- Dikme profilinin kesit özellikleri
- Travers profil ve uzunlukları
- Çerçeve yüksekliği ve raf açıklıkları
- Yatay ve çapraz bağlantı düzeni
- Kat, göz ve seviye yükleri
- Palet tipi, ölçüsü ve yükün yerleşim biçimi
- Bağlantı elemanları ve birleşim özellikleri
- Taban plakası ve ankraj düzeni
- Zemin ve taşıyıcı yüzeye ilişkin bilgiler
- Raf sıralarının yerleşim planı
- Uygulanacak yük ve mühendislik kombinasyonları
- Mevcut proje, üretici dokümanı ve hesap raporları
Analiz sonucunda raf sisteminin hesap modelindeki davranışı, elemanlarda oluşan iç kuvvetler, gerilmeler, deplasmanlar, stabilite koşulları ve taşıma yeterliliği teknik olarak değerlendirilir.
Veri doğruluğu:
Sahadaki profil, travers seviyesi veya bağlantı düzeni analizde
kullanılan modelden farklıysa hesap sonucu kurulu sistemi doğru
temsil etmeyebilir. Bu nedenle ölçüm ve saha doğrulaması statik
analiz sürecinin önemli bir parçasıdır.
Hangi Durumlarda Statik Analiz Gerekebilir?
Statik analiz ihtiyacı yalnızca raf sistemi yeni kurulduğunda ortaya çıkmaz. Kullanım şeklinin, kapasitenin veya yapısal düzenin değiştiği durumlarda mevcut teknik hesapların yeniden değerlendirilmesi gerekebilir.
1
Proje ve Hesapların Bulunmaması
Mevcut raf sistemi için üretici projesi, kapasite tablosu veya doğrulanabilir hesap raporu bulunmuyorsa mühendislik değerlendirmesi gerekebilir.
2
Yük Kapasitesinin Artırılması
Daha ağır paletlerin depolanması veya seviye yüklerinin değiştirilmesi planlanıyorsa mevcut rafın yeni yükleme düzeni için uygunluğu incelenmelidir.
3
Travers Seviyelerinin Değiştirilmesi
Traverslerin yukarı veya aşağı taşınması, çerçevenin serbest boyunu ve sistem davranışını değiştirebilir.
4
Rafların Taşınması
Raf sisteminin sökülerek farklı bir binaya veya farklı yerleşime kurulması, zemin ve ankraj koşullarının yeniden değerlendirilmesini gerektirebilir.
5
Yapısal Eleman Değişikliği
Farklı profil, farklı travers, ek bağlantı veya farklı üretici parçası kullanılması sistemin özgün yapısını değiştirebilir.
6
Yeni Raf Yerleşimi
Yeni kurulacak raflarda kapasite, yükleme düzeni, açıklıklar ve kurulum koşulları proje aşamasında değerlendirilmelidir.
7
Yükleme Şeklinin Değişmesi
Palet ölçüsü, yükün ağırlık merkezi veya traversler üzerindeki yük dağılımı değişiyorsa mevcut kabuller geçerliliğini kaybedebilir.
8
Kapasite Levhası Hazırlanması
Raf sistemine yeni bir kapasite değeri yazılmadan önce bu değerin teknik veri ve hesaplara dayanması gerekir.
9
Özel veya Karma Raf Sistemleri
Standart dışı geometriler, çok katlı yapılar veya özel depolama düzenlerinde ayrıntılı mühendislik incelemesi gerekebilir.
Statik Analiz Periyodik Kontrolün Yerine Geçer mi?
Hayır. Statik analiz, hesap modelindeki raf sisteminin belirlenen yükler altında yapısal davranışını değerlendirir. Rafın sahada forklift darbesi alıp almadığını, emniyet piminin eksik olup olmadığını, ankrajın gevşediğini veya traversin yerinden çıktığını kendiliğinden göstermez.
Analiz raporu hazırlanmış olsa bile raf sisteminin kullanım sırasında hasar görmesi mümkündür. Depo operasyonları, palet çarpması, forklift hareketleri, hatalı yükleme, izinsiz eleman sökülmesi veya korozyon gibi etkiler rafın mevcut durumunu değiştirebilir.
Doğru yaklaşım:
Statik analiz yapısal yeterlilik için, periyodik kontrol ise
sahadaki güncel durumun doğrulanması için kullanılmalıdır. Raf
sistemi yoğun kullanılan bir depoda bulunuyorsa bu iki kayıt
birlikte takip edilmelidir.
Periyodik Kontrol Statik Analizin Yerine Geçer mi?
Periyodik kontrol de tek başına statik analizin yerine geçmez. Sahada yapılan görsel ve ölçüsel inceleme, rafın belirli bir yük kapasitesi için bütün mühendislik hesaplarını karşılayıp karşılamadığını otomatik olarak göstermez.
Özellikle proje ve kapasite verisi bulunmayan raflarda, periyodik kontrol raporu üzerinden yeni bir taşıma kapasitesi üretilmemelidir. Kapasite belirlemek için profil, geometri, bağlantı ve yük verilerinin mühendislik hesabına dahil edilmesi gerekir.
Saha Çalışmalarında Tekrar Karşılaşılan Raf Sorunları
Depo sahalarında en sık karşılaşılan durumlardan biri, rafın kurulduğu günkü düzeniyle kullanılmaya devam ettiğinin varsayılmasıdır. Oysa travers seviyeleri zaman içinde değiştirilebilir, ilave raf gözü oluşturulabilir veya depo operasyonu daha ağır paletlere geçebilir.
Başka bir örnekte kapasite levhası raf üzerinde bulunmasına rağmen levhanın hangi raf sırasına ait olduğu veya hangi projeye göre hazırlandığı doğrulanamayabilir. Aynı depoda farklı dikme ve travers profillerinin kullanılması, tek bir kapasite levhasının bütün raflara uygulanmasını teknik açıdan belirsiz hale getirir.
Forklift darbesi alan dikmenin yüzeysel olarak düzeltilmesi de saha kontrollerinde görülen uygulamalardandır. Deforme olmuş elemanın çekiç, ısı veya benzeri yöntemlerle şeklinin düzeltilmesi, elemanın ilk yapısal özelliklerini geri kazandırdığını tek başına göstermez.
Benzer şekilde eksik emniyet pimlerinin farklı bir tel veya bağlantı parçasıyla tamamlanması, üreticinin tasarladığı bağlantı fonksiyonuyla aynı güvenliği sağlamayabilir. Onarım ve parça değişiminde raf sistemine uygun teknik bileşenlerin kullanılması önemlidir.
Bu örnekler, raf kontrolünün yalnızca “dikmeler eğri mi?” sorusuyla sınırlı kalmaması gerektiğini gösterir. Rafın kurulumundan günlük kullanımına kadar bütün teknik düzen birlikte değerlendirilmelidir.
Periyodik Kontrol Sonucunda Statik Analiz Önerilebilir mi?
Evet. Periyodik kontrol sırasında rafın kapasite bilgileriyle sahadaki kurulumun eşleşmemesi, özgün projenin bulunmaması veya sistemde yapısal düzeni etkileyen değişiklikler görülmesi halinde statik değerlendirme ihtiyacı ortaya çıkabilir.
- Raf sistemine ait proje ve hesap raporlarının bulunmaması
- Kapasite levhasıyla sahadaki profil veya ölçülerin uyuşmaması
- Travers seviyelerinin özgün projeden farklı olması
- Çapraz veya yatay bağlantı düzeninin değiştirilmiş olması
- Farklı üretici veya farklı tip parçaların birlikte kullanılması
- Depolanan yüklerin proje değerlerinden farklı olması
- Rafın başka bir tesisten sökülerek yeniden kurulması
- Mevcut raf kapasitesinin artırılmak istenmesi
- Standart dışı veya özel raf geometrisinin bulunması
Raporlama ayrımı:
Periyodik kontrol raporunda statik analiz ihtiyacının belirtilmesi,
statik analizin gerçekleştirilmiş olduğu anlamına gelmez.
Hesap çalışması ayrı teknik veriler ve ayrı mühendislik
değerlendirmesiyle hazırlanmalıdır.
Raf Hasarı Bulunduğunda Nasıl İlerlenmeli?
Hasarlı bir raf elemanına yalnızca görsel görünümüne göre müdahale edilmemelidir. Öncelikle hasarın konumu, eleman tipi, raf sırası, yükleme durumu ve etkilenen çevre bölge kayıt altına alınmalıdır.
1
Raf bölgesi tanımlanır
Raf sırası, koridor, dikme çerçevesi, travers seviyesi ve işletme içi konum bilgileri açıkça kaydedilir.
2
Yükleme durumu kontrol edilir
Hasarın bulunduğu göz ve çevresindeki raf seviyelerindeki yükler değerlendirilir. Gerekli güvenlik önlemleri işletme tarafından uygulanır.
3
Uygun teknik işlem belirlenir
Hasarlı elemanın değiştirilmesi, bağlantının yenilenmesi, ankraj düzenlemesi veya mühendislik değerlendirmesi ihtiyacı belirlenir.
4
Yapılan işlem belgelenir
Değiştirilen parça, uygulayan kişi veya firma, işlem tarihi ve kullanılan teknik bileşenler kayıt altına alınır.
5
Doğrulama yapılır
Onarım veya parça değişiminin raf sisteminin bağlantı ve kullanım koşullarıyla uyumu teknik olarak kontrol edilir.
Periyodik kontrol sonrasında tespitlerin nasıl takip edileceğini periyodik kontrol sonrası uygunsuzluklar rehberinden inceleyebilirsiniz.
Raf Kontrolü Öncesinde İşletme Ne Hazırlamalı?
- Raf sistemine ait yerleşim planını hazırlayın.
- Üretici proje ve statik hesap raporlarını bulun.
- Kapasite levhalarını ve yükleme planlarını kontrol edin.
- Raf tipi, sıra sayısı ve koridor bilgilerini listeleyin.
- Farklı dikme ve travers profillerini ayrı ayrı belirtin.
- Raflarda yapılan değişiklikleri kayıt altına alın.
- Hasar veya forklift çarpması kayıtlarını hazırlayın.
- Raf koridorlarındaki palet ve malzemeleri düzenleyin.
- Ankraj ve taban plakalarına erişim sağlayın.
- Kontrol ekibine eşlik edecek depo sorumlusunu belirleyin.
- Kullanılan palet ölçülerini ve ortalama yükleri hazırlayın.
- Önceki periyodik kontrol ve onarım kayıtlarını sunun.
Genel hazırlık adımları için periyodik kontrol öncesi hazırlık içeriğini inceleyebilirsiniz.
Periyodik Kontrol ve Statik Analiz Raporlarının Çıktıları
| Rapor alanı | Periyodik kontrol raporu | Statik analiz raporu |
|---|---|---|
| Sistem kimliği | Raf tipi, tesis, bölüm, sıra ve saha tanımları | Analiz edilen raf geometrisi ve model tanımı |
| Girdi verileri | Saha ölçümleri, fiziksel tespitler ve mevcut kullanım koşulları | Profil, malzeme, bağlantı, geometri ve yük bilgileri |
| İnceleme yöntemi | Görsel, ölçüsel ve teknik saha kontrolü | Hesap modeli ve mühendislik değerlendirmesi |
| Temel bulgular | Hasar, deformasyon, bağlantı, ankraj, koruma ve yükleme uygunsuzlukları | Eleman kuvvetleri, gerilmeler, deplasmanlar ve yapısal yeterlilik sonuçları |
| Sonuç | Kontrol tarihindeki mevcut duruma ilişkin teknik kanaat | Analiz edilen model ve yükler için mühendislik değerlendirmesi |
Periyodik kontrol raporlarının genel yapısını periyodik kontrol raporunda neler olmalı? içeriğinden inceleyebilirsiniz.
Raf Kontrollerinde Yapılmaması Gerekenler
- Statik analiz raporunu saha kontrolü yerine kullanmak
- Periyodik kontrol raporuyla yeni kapasite belirlemek
- Projesiz kapasite levhası hazırlamak
- Hasarlı dikmeyi düzeltip kullanmaya devam etmek
- Eksik emniyet pimini uygun olmayan parçayla tamamlamak
- Farklı raf üreticilerinin elemanlarını doğrulamadan birleştirmek
- Travers seviyelerini hesap yapmadan değiştirmek
- Raf sistemini söküp başka tesise aynı şekilde kurmak
- Forklift darbe kayıtlarını takip etmemek
- Raf üzerindeki yükleri kapasite bilgisi olmadan artırmak
- Statik analizde kullanılan verileri sahada doğrulamamak
- Eski raporları yeni kurulum için geçerli kabul etmek
İlgili Periyodik Kontrol Rehberleri
Raf Periyodik Kontrolü ve Statik Analiz Hakkında Sık Sorulan Sorular
Raf periyodik kontrolü ile statik analiz aynı işlem midir?
Hayır. Periyodik kontrol, kurulu raf sisteminin sahadaki
fiziksel durumunu değerlendirir. Statik analiz ise rafın
belirli geometri, malzeme ve yük koşullarındaki yapısal
yeterliliğini mühendislik hesaplarıyla inceler.
Statik analiz yapılmış raflara periyodik kontrol gerekir mi?
Evet. Statik analiz, rafın hesap modelindeki yeterliliğini
gösterir. Kullanım sırasında oluşan forklift darbesi,
deformasyon, ankraj gevşemesi, eksik bağlantı veya hatalı
yükleme gibi saha koşulları periyodik kontrolle
değerlendirilir.
Periyodik kontrol raporuyla raf kapasitesi belirlenebilir mi?
Periyodik kontrol raporu tek başına yeni raf kapasitesi
belirlemek için kullanılmamalıdır. Kapasite
değerlendirmesi için raf geometrisi, profil, bağlantı,
malzeme ve yük bilgilerinin mühendislik hesaplarına
dahil edilmesi gerekir.
Rafların statik analizi hangi durumlarda yapılır?
Proje ve kapasite bilgilerinin bulunmaması, yüklerin
artırılması, travers seviyelerinin değiştirilmesi,
rafların başka alana taşınması veya sistemde yapısal
değişiklik yapılması halinde statik analiz ihtiyacı
değerlendirilebilir.
Raf kontrolünde forklift hasarlarına bakılır mı?
Evet. Dikme, travers, çapraz bağlantı, koruyucu ve taban
bölgelerindeki forklift veya palet darbeleri periyodik
kontrolün önemli inceleme başlıklarındandır.
Kapasite levhası bulunması statik analizin yapıldığını gösterir mi?
Hayır. Kapasite levhasının hangi proje, üretici dokümanı
veya hesap raporuna dayandığı doğrulanmalıdır. Levhanın
mevcut olması tek başına hesap çalışmasının
gerçekleştirildiğini göstermez.
Hasarlı raf dikmesi düzeltilerek tekrar kullanılabilir mi?
Hasarlı taşıyıcı elemanlara uygulanacak işlem teknik
değerlendirmeye göre belirlenmelidir. Elemanın yalnızca
görünüşünün düzeltilmesi, özgün yapısal özelliklerinin
geri kazanıldığını tek başına göstermez.
Statik analiz için saha ölçümü gerekir mi?
Mevcut raf sisteminin analizinde sahadaki geometri,
profil, bağlantı ve yükleme düzeninin doğrulanması
önemlidir. Analiz modelindeki veriler sahadaki kurulumla
uyumlu olmalıdır.
